图说5G

社会人眼中的5G

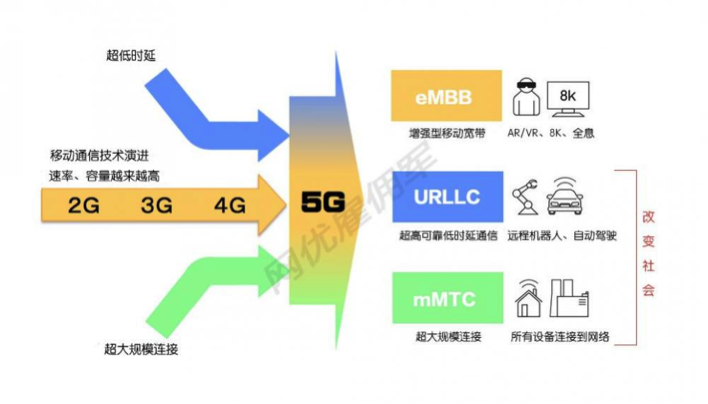

4G改变生活，5G改变社会。5G是物联网时代的ICT基础设施。5G不仅是4高速率演进，还新增了“超低时延”和“超大规模连接”两大“新功能”。“超低时延”

让用户感觉不到网络延迟，实现精准、实时的远程操控。“超大规模连接”引领人类迈进万物互联时代。

5G如何改变生活？

举个栗子

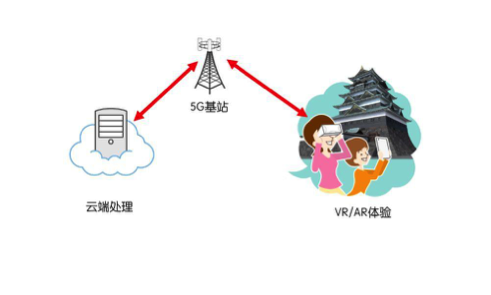

游客戴上5G VR/AR头显，实时叠加现实场景与游览信息，再现历史典故当然也可宅在家里游览世界各地。

5G如何改变社会？

 5G使能数字化创新，推动农业、制造业、建筑业、旅游业等各行各业提高劳动生产率，振兴一方经济。

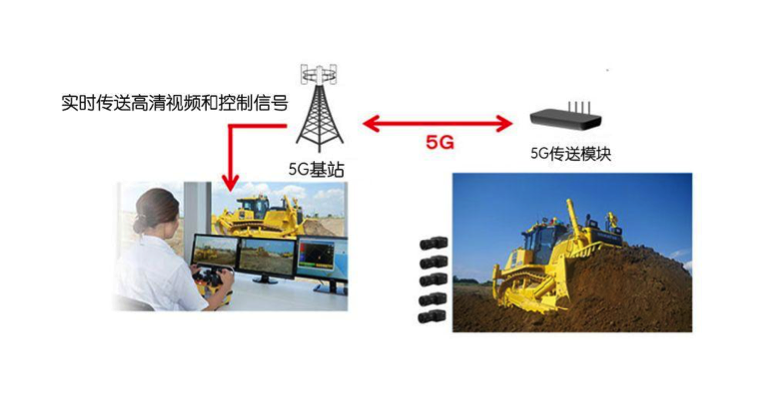

比如，5G利用“低时延”和“高速率”特性，在工程机械上安装高清摄像头和控制模块，高清视频和控制信号实时双向远距离传输，实现远程超控工程机械设备。

运营商眼中的5G

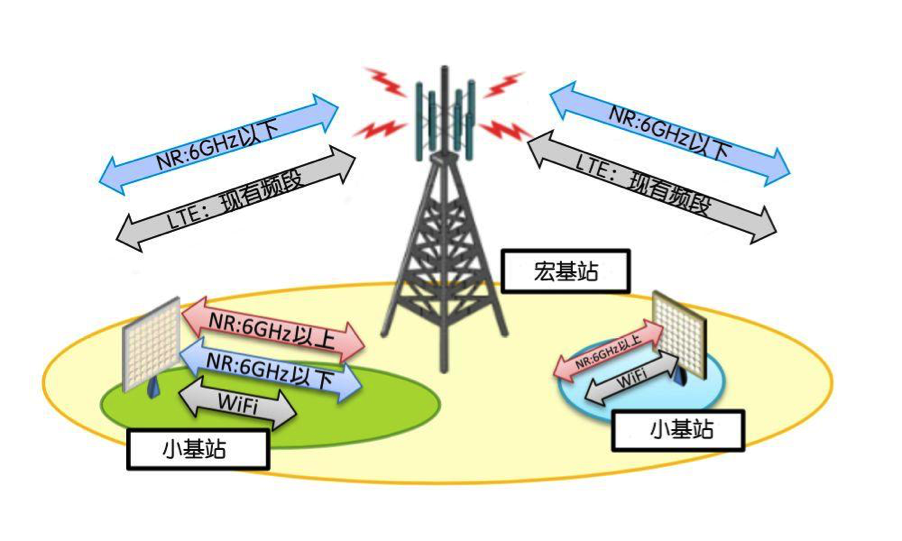

5G是一个包含各种频段、各种无线技术的异构网络。

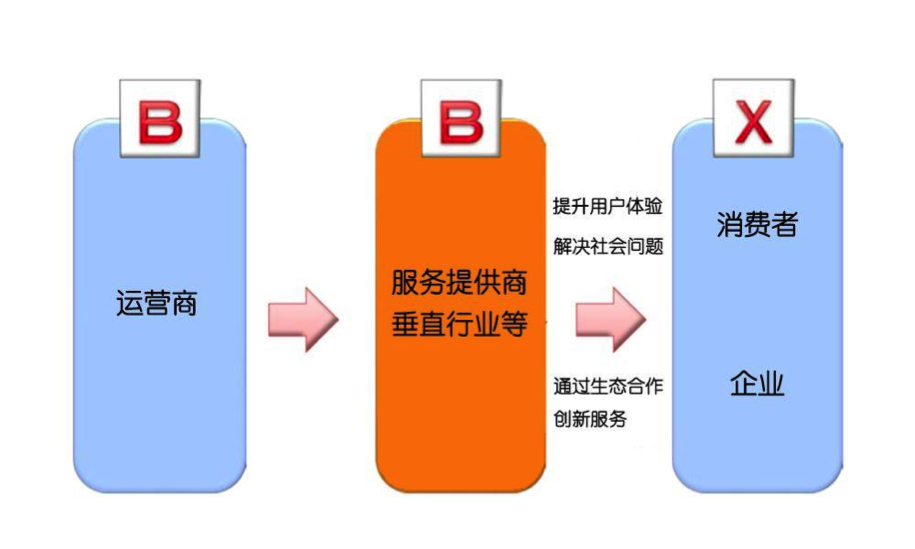

5G意味着生态合作，业务创新，并向B2B2X商业模式转型。

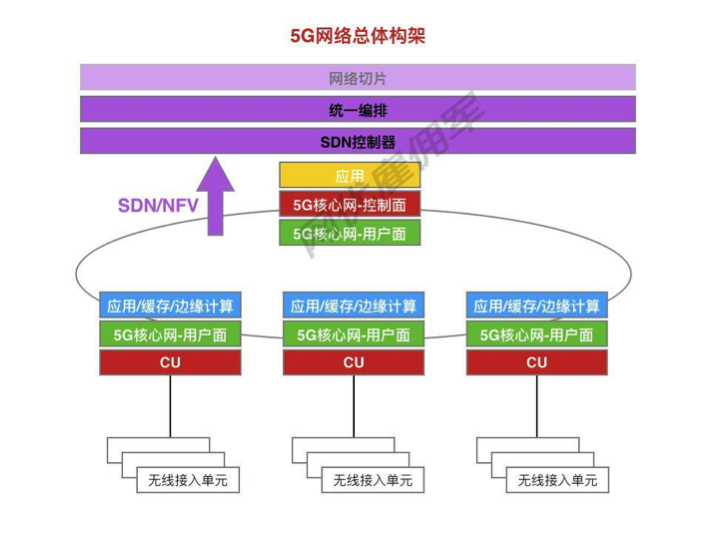

5G网络构架

是什么制约了移动通信网络的能力？两大速度：光的速度和人的速度要克服光的速度的限制,就需要引入移动边缘计算，减少光纤传输距离，降低时延。要克服人的速度的限制，就得引入SDN/NFV、人工智能等技术，以实现网络运维自动化，

并加快业务开发上线速度，提升竞争力。基于此，5G网络构架将发生翻天覆地的变化。

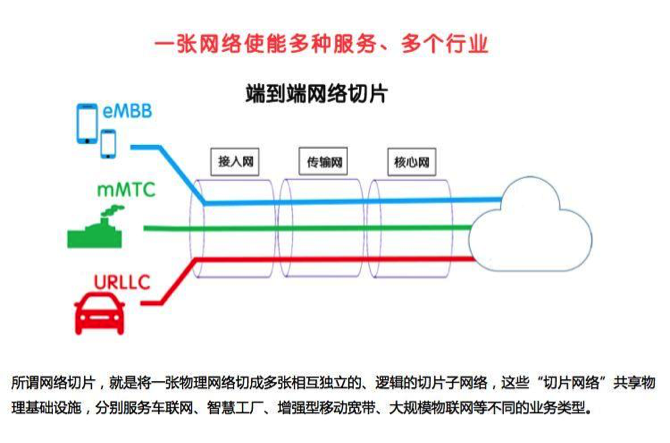

面向5G不同的需求和业务，端到端的网络切片是5G的关键。SDN/NFV、云化核心网、统一编排管理等是实现网络切片的基础。

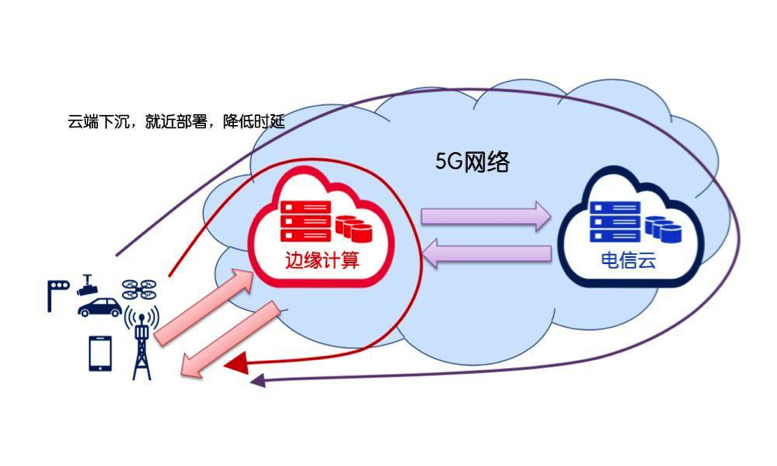

5G彻底实现控制面和用户面分离，并将核心网用户面下沉，引入移动边缘计算（MEC），让云服务更加接近用户，降低网络时延。

5G无线接入网也将实现控制面和用户面分离。

比如，早期NSA（非独立组网）部署，通过控制面和用户面分离，将控制面锚定于4G系统，利用现有的4G基础设施引入5G用户面，提升网络容量。

4G向5G演进

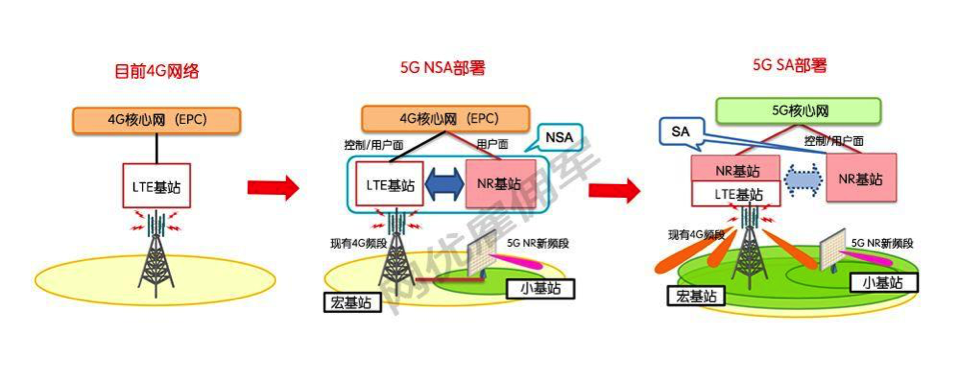

4G向5G的演进过程分为NSA（非独立组网）和SA（独立组网）两个阶段。

5G NR如何提升网络速率

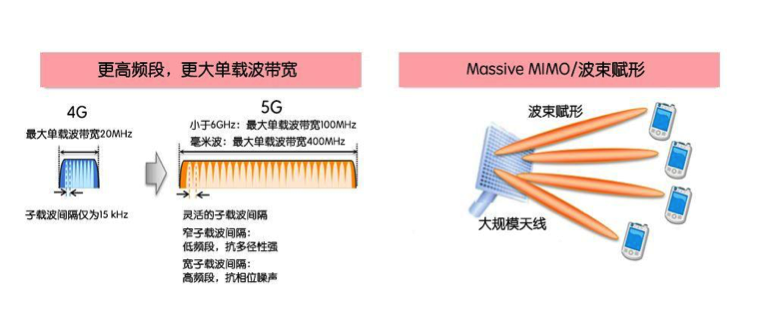

（eMBB场景）？在小于6GHz频段，5G NR最大单载波带宽为100MHz在毫米波频段，5G NR最大单载波带宽为400MHz远大于4G LTE的20MHz，从而大大提升速率。

Massive MIMO技术通过控制多天线阵元的相位和振幅，产生定向波束（波束赋型），来增强覆盖范围，并与多个用户同时通信大幅提升网速和容量。

5G NR如何实现超低时延

（URLLC场景）？

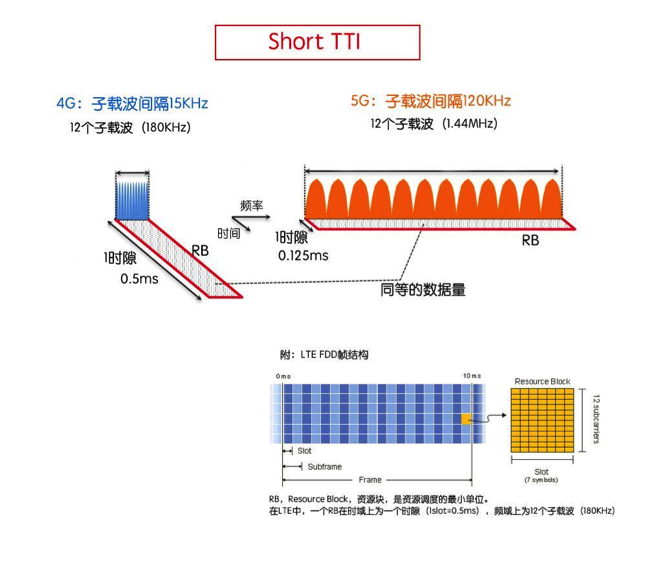

①Short TTI（缩短每个传输时间间隔）通过增加子载波间隔，可以在更短的时间传输等量的数据。

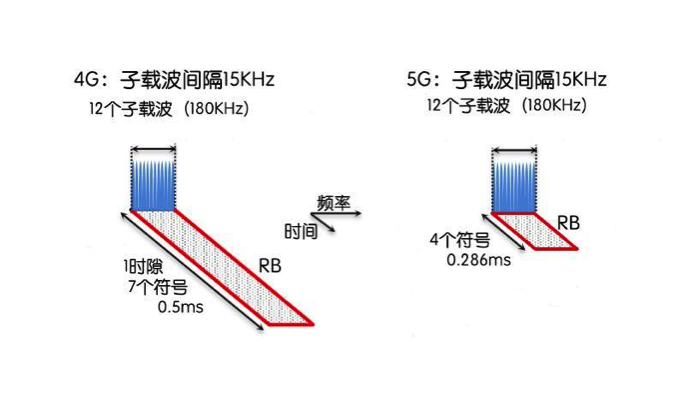

②灵活改变TTI时长当数据量较小时，可灵活改变时隙内的符号数（2、4、7个符号）

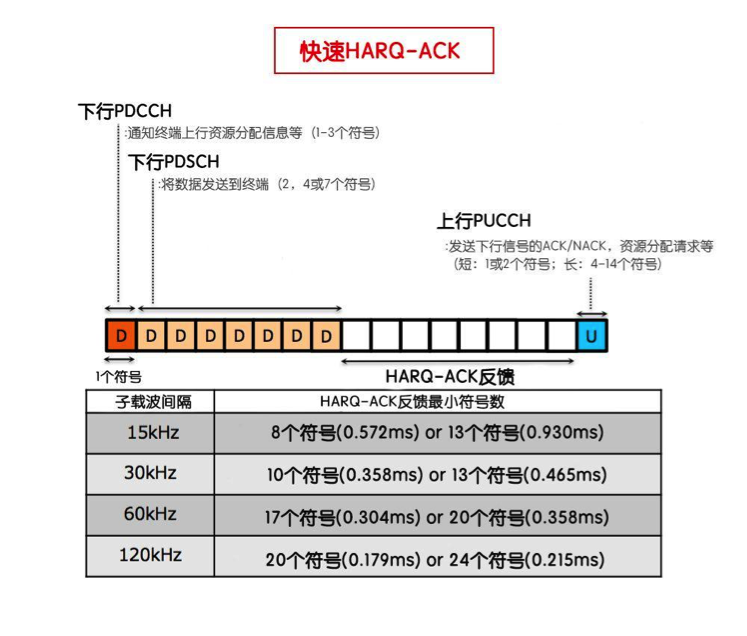

③快速HARQ-ACK快速HARQ‑ACK反馈（上行）和快速重传（下行），大幅缩短时长（4G最短为3ms）

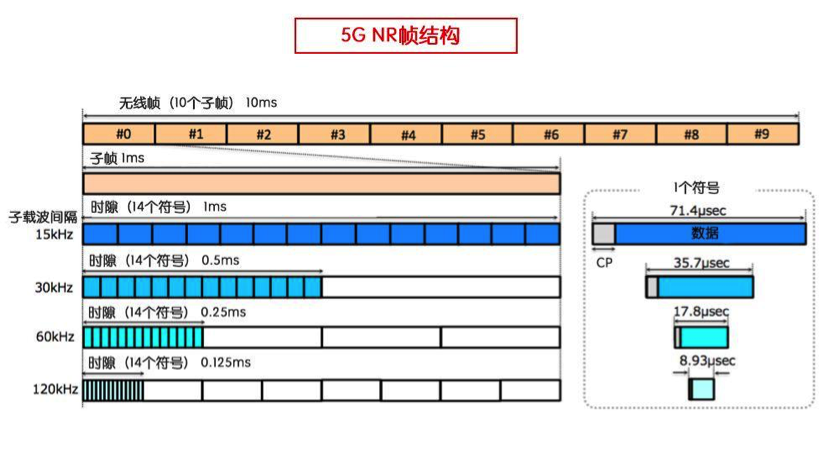

附：5G NR帧结构

无线帧长10ms，子帧长1ms，这是固定的。时隙长度和符号长度随子载波间隔不同而变化。子载波间隔越宽，时隙长度/符号长度越短。不同的人对5G有不同的看法，如同盲人摸象一般...

这张图经典的诠释了什么是5G
